Non sono un esperto in Grasshopper, ma non trovando un componente che mi consentisse di calcolare il baricentro del velivolo, ho iniziato a mettere mano a C# programmando gli script necessari.
Un primo script consente di calcolare il baricentro a partire dalle geometrie e dalla densità ad essi associata. Il secondo componente consente di trovare invece il baricentro complessivo a partire da precedenti baricentri. Infatti, avendo trovato il CM di ogni geometria che condividesse lo stesso materiale, dovevo ultimare il calcolo cercando il baricentro complessivo.
Infine, preparato il semplice codice e implementando dei componenti per la creazione di testo come segue

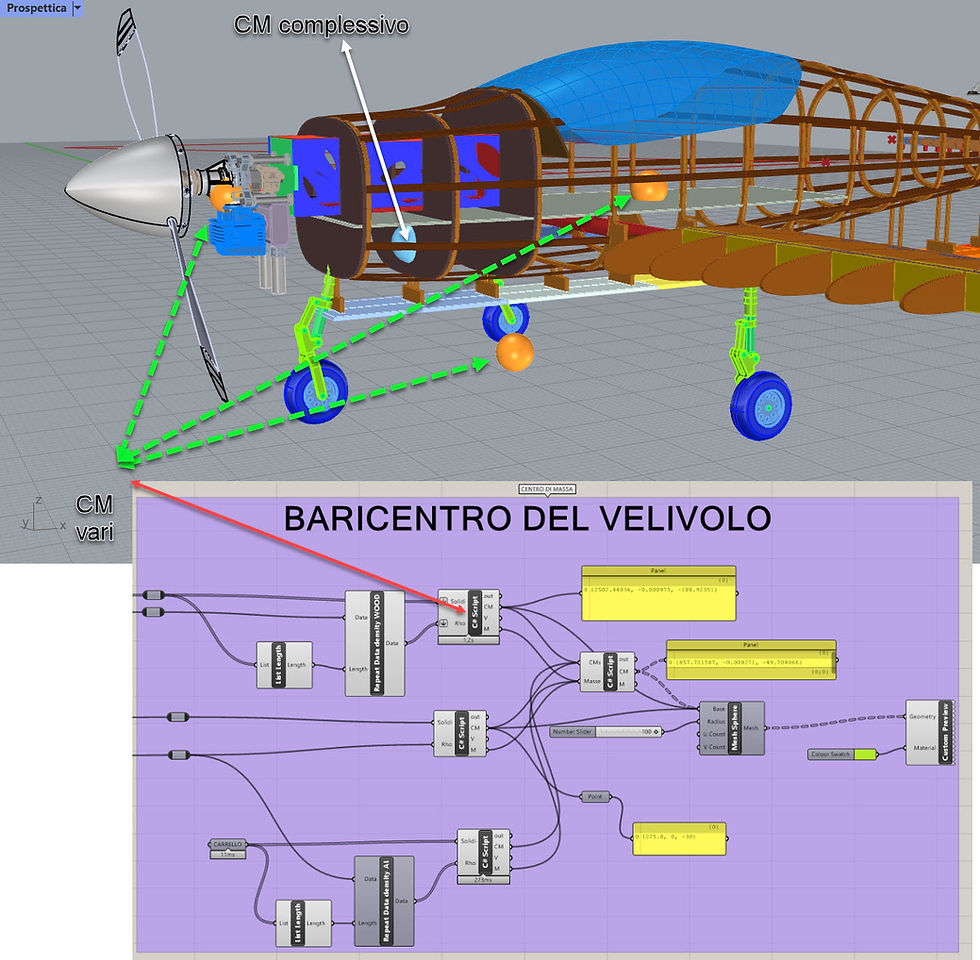

ho aggiunto le informazioni sul viewport di Rhino7. Adesso è possibile modificare la scala con un semplice slider e visualizzare il vettore peso, la posizione del centro di massa e la forza peso in Kg.
Clicca qui se sei interessato ai componenti del plugin aeronautico.
